La cefalometría sigue siendo una herramienta central en el diagnóstico ortodóncico, incluso en una era dominada por CBCT, escáner intraoral y planificación digital.
Los análisis de Steiner y Ricketts son dos de los sistemas más utilizados para interpretar la radiografía lateral de cráneo, y condicionan directamente el plan de tratamiento en ortodoncia y ortopedia dentofacial.
Más allá de “memorizar ángulos”, comprender sus diferencias, indicaciones y limitaciones es esencial para evitar errores diagnósticos que pueden llevar a decisiones de tratamiento inadecuadas (extracciones, ortopedia, cirugía ortognática, etc.).
La importancia de la cefalometría en la práctica diaria
La radiografía cefalométrica permite analizar las relaciones esqueletales, dentales y, en ciertos análisis, también el perfil blando, utilizando puntos y planos de referencia reproducibles.
Su función no es sustituir al examen clínico, sino objetivar patrones de crecimiento, discrepancias sagitales y verticales, posición e inclinación de incisivos y armonía facial, facilitando la comunicación con el paciente y entre profesionales.
En la práctica del odontólogo general que realiza ortodoncia, la cefalometría ayuda a responder preguntas clave:
- ¿El problema es principalmente esqueletal o dental?
- ¿Hay tendencia a rotación anterior o posterior mandibular?
- ¿Qué margen tenemos para compensar dentariamente sin comprometer el perfil facial?
Estas respuestas dependen en gran medida de cómo se interpreten los análisis de Steiner y Ricketts.

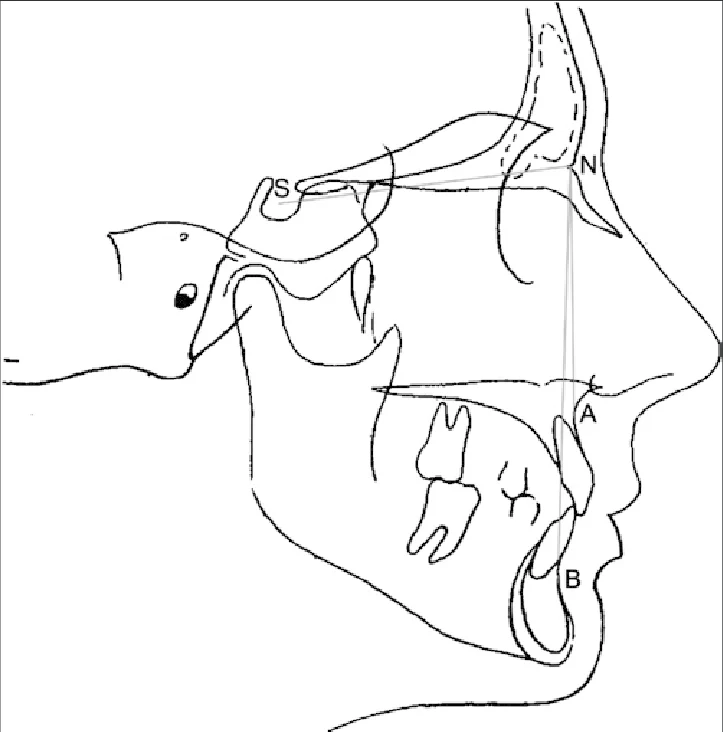

Cefalometría de Steiner: foco en relaciones sagitales e incisivos
Cecil C. Steiner publicó su análisis en 1953 con un objetivo claro: crear un sistema simple y clínico, basado en pocas medidas pero muy significativas.
Sustituyó el plano de Frankfort por el plano Sella–Nasion (SN) como referencia, por su reproducibilidad y relativa estabilidad en el crecimiento, y estructuró el análisis en tres bloques: esqueletal (SNA, SNB, ANB), dentario (posición de incisivos) y, de forma indirecta, perfil óseo (Pg–NB).
Medidas esqueletales clave (SNA, SNB, ANB)
En Steiner, el plano SN sirve como base para evaluar la posición sagital de maxila y mandíbula:
- SNA (82° ± 2°): posición anteroposterior del maxilar respecto a la base craneal.
- SNB (80° ± 2°): posición sagital de la mandíbula respecto al mismo plano.
- ANB (2° ± 2°): diferencia SNA − SNB, utilizada como clasificador esqueletal de Clase I, II o III.
Valores de ANB mayores de 4° indican tendencia a Clase II esqueletal, mientras que valores negativos sugieren Clase III, siempre considerando la contribución relativa del maxilar y la mandíbula.
Incisivos y compromiso terapéutico
Steiner da un peso notable a la posición de los incisivos superiores e inferiores:
- U1–NA (ángulo y mm): proclINación y protrusión del incisivo superior.
- L1–NB (ángulo y mm): proclINación y protrusión del incisivo inferior, fundamental en decisiones de extracción.
- Ángulo interincisal (~131° ± 6°): relación entre ambos incisivos; valores bajos indican bimaxilar protrusión.
Con estos parámetros, Steiner introduce el concepto de “compromisos aceptables”: no siempre es posible llevar un ANB de 6° a 2°, pero sí ajustar la posición de los incisivos para lograr un resultado funcional y estético razonable sobre una base esqueletal no ideal.
Limitaciones principales
Aunque muy útil, el análisis de Steiner presenta limitaciones relevantes:
- Depende del plano SN, cuya inclinación puede variar entre pacientes y sesgar SNA, SNB y ANB.
- No ofrece una evaluación vertical completa (patrón hiper/hipodivergente, proporciones de altura facial).
- Su análisis de tejidos blandos es limitado; requiere complementarse con otros sistemas (Holdaway, E-line de Ricketts, etc.).
Cefalometría de Ricketts: crecimiento, verticalidad y armonía facial
Robert M. Ricketts desarrolló su análisis a partir de miles de cefalometrías procesadas mediante Rocky Mountain Data Systems, incorporando ajustes por edad y una visión más integral del paciente.
Su propuesta se apoya en el plano Ba–N (Basion–Nasion) y en conceptos como el eje facial (PT–Gn), la convexidad facial y la altura facial inferior, integrando de forma explícita patrones de crecimiento y biotipo.
Eje facial y patrón de crecimiento
El eje facial (PT–Gn con respecto a Ba–N) es uno de los pilares del análisis de Ricketts:
- Normativamente se sitúa alrededor de 90° ± 3,5°, y se mantiene relativamente estable con el crecimiento.
- Valores >90° indican rotación anterior mandibular (tendencia a cara corta, sobremordida profunda).
- Valores <90° reflejan rotación posterior (tendencia a cara larga, mordida abierta).
Esta estabilidad del eje facial convierte a Ricketts en una herramienta muy valiosa para la predicción de crecimiento y el ajuste del plan de tratamiento a largo plazo.
Dimensión vertical y proporciones faciales
Ricketts incluye mediciones verticales no contempladas por Steiner:
- Ángulo del plano mandibular (FH–Go–Gn): discrimina patrones hiperdivergentes e hipodivergentes.
- Altura facial inferior (ANS–Xi–Pm): cuantifica la proporción del tercio inferior facial.
- Arco mandibular (Dr–Xi / Xi–Pm): ligado a la rotación del cuerpo mandibular.
Estas variables influyen directamente en decisiones como el control vertical con aparatología fija, el uso de minitornillos o el planteamiento de ortopedia/ortognática.
Convexidad y posición incisiva
La convexidad (A a N–Pog) se mide en milímetros y describe el perfil sagital:
- Normas en torno a +2 mm ± 2 mm en edad infantil, con disminución aproximada de 0,2 mm/año por el crecimiento anterior del mentón.
- Valores positivos marcan tendencia a Clase II esqueletal; valores bajos o negativos indican Clase I/III con perfil plano o cóncavo.
Ricketts también evalúa incisivos inferiores y superiores respecto al plano A–Pog y a FH:
- L1–A–Pog (mm y °) distingue protrusión corporal de simple proclINación.
- U1–FH (111° ± 6°) refleja la inclinación del incisivo superior respecto al plano craneal.
- La relación molar (U6–PTV) se ajusta a la edad, integrando el componente de crecimiento en la evaluación sagital.
Steiner vs Ricketts: similitudes, diferencias y complementariedad
Ambos análisis comparten la base de una radiografía lateral y puntos óseos estándar (N, A, B, Pog, ANS, Gn, Go, Me), pero difieren en su filosofía y en el énfasis clínico.
| Aspecto | Steiner | Ricketts |
| Plano de referencia principal | SN (Sella–Nasion), base craneal anterior. | Ba–N (Basion–Nasion) y FH, base craneal más amplia. |
| Eje básico de crecimiento | No define un eje facial específico; usa ANB y otros ángulos. | Eje facial PT–Gn frente a Ba–N, estable y predictivo. |
| Dimensión vertical | Evaluación limitada; requiere otros análisis para patrón vertical. | Incluye altura facial inferior y ángulo del plano mandibular. |
| Ajuste por edad | Normas esencialmente fijas. | Normas ajustadas según edad para convexidad, plano mandibular y posición molar. |
| Incisivos | U1–NA, L1–NB, ángulo interincisal; clave en decisiones de extracción. | Incisivos respecto a A–Pog y FH, diferenciando protrusión corporal y proclINación. |
| Perfil blando | Chin prominence (Pg–NB); sin análisis completo de tejidos blandos. | Integra medidas del perfil y convexidad facial; complementable con E-line. |
| Complejidad / tiempo | Rápido, con pocas medidas, ideal para uso chairside. | Más complejo, con puntos construidos (Xi, PT, PTV) y múltiples parámetros. |
En clínica, lo habitual es utilizar Steiner para una clasificación sagital rápida y decisiones dentarias, complementado por Ricketts para patrones verticales, crecimiento y armonía facial.
Errores de interpretación frecuentes en Steiner
Conocer las fuentes de error más habituales ayuda a evitar diagnósticos equivocados y planes de tratamiento inadecuados.
1. Depender únicamente del ANB
El ANB es un valor derivado (SNA − SNB) y hereda las limitaciones de ambos ángulos:
- Un ANB alto puede deberse a maxilar adelantado, mandíbula retraída o combinación de ambos; interpretar “Clase II” sin revisar SNA y SNB individualmente es simplista y peligroso.
- Cambios en la inclinación del plano SN (cráneo más “plano” o “inclinado”) pueden alterar ANB sin que exista un verdadero cambio esqueletal.
2. Ignorar el componente vertical
Steiner no evalúa directamente la altura facial ni el ángulo del plano mandibular; confiar en él como único análisis puede llevar a infradiagnosticar patrones hiperdivergentes o hipodivergentes.
En un paciente con ANB normal pero plano mandibular muy alto, el problema principal será vertical, no sagital, y la planificación debe orientarse al control de la dimensión vertical más que a “corregir la Clase”.
3. Desconectar incisivos de perfil y vía aérea
La tendencia a “normalizar” U1–NA y L1–NB sin considerar el impacto en el perfil blando y en la vía aérea puede traducirse en resultados estéticos pobres o efectos indeseables sobre el espacio faríngeo.
La cefalometría debe leerse junto con fotografías clínicas y, cuando proceda, estudios de vía aérea (CBCT), no de forma aislada.
Errores de interpretación frecuentes en Ricketts
La mayor riqueza de Ricketts también abre la puerta a errores si no se respetan sus fundamentos.
1. Identificación incorrecta de puntos complejos (PT, Xi, PTV)
Algunos puntos no son anatómicos “puros”, sino construidos o dependientes de estructuras difíciles de visualizar:
- PT en la fisura pterigomaxilar, Xi como centro geométrico de la rama mandibular y PTV como plano vertical construido.
- Una mala localización altera el eje facial, la altura facial y la posición molar, distorsionando la lectura global.
2. No aplicar normas ajustadas a la edad
Convexidad, altura facial y plano mandibular tienen normas que cambian con la edad; interpretar valores infantiles con estándares adultos genera sobreestimación de discrepancias o falsas Clasificaciones.[8][4]
Por ejemplo, una convexidad de +2 mm puede ser fisiológica a los 9–10 años, mientras que en adulto suele acercarse a 0–1 mm.
3. Confundir proclINación con protrusión corporal
Ricketts distingue entre inclinación (ángulo) y protrusión (distancia) de incisivos inferiores respecto a A–Pog:
- Un incisivo puede estar muy inclinado pero poco protrusivo, o al contrario; las implicaciones estéticas y de estabilidad son distintas.
- Tomar decisiones de extracción basadas solo en el ángulo, sin analizar la posición corporal, puede derivar en perfiles demasiado planos o retruidos.
Estrategias prácticas para minimizar errores de interpretación
En el contexto de la clínica diaria, especialmente para odontólogos generales que realizan ortodoncia, es útil seguir una serie de pautas sistemáticas.
1. Estandarizar la toma radiográfica
- Verificar posición cefalométrica reproducible: plano de Frankfort aproximado a horizontal, sin flexión ni extensión exagerada.
- Controlar magnificación y utilizar siempre el mismo equipo y protocolo cuando se realizan estudios comparativos en el tiempo.
2. Revisar trazados y puntos antes de medir
- Confirmar la correcta marcación de puntos clave: S, N, A, B, Pog, ANS, Gn, Go, Me, y en Ricketts, Ba, PT, Xi, Pm, U6.
- Corregir cualquier trazado dudoso antes de calcular ángulos y distancias; los softwares no corrigen errores de marcación.
3. Leer siempre las medidas en conjunto
- En Steiner: analizar SNA y SNB por separado antes de interpretar ANB, y revisar posición de incisivos en relación con el patrón esqueletal.
- En Ricketts: integrar eje facial, plano mandibular, convexidad y posición incisiva, siempre ajustando a la edad del paciente.
4. Complementar análisis y no absolutizar ninguno
Ningún análisis es completo por sí mismo:
- En casos complejos, combinar Steiner y Ricketts con otros sistemas (Bjork–Jarabak, Tweed, Wits) y con diagnóstico tridimensional (CBCT).
- Utilizar fotografía clínica, escaneado intraoral y modelos digitales para verificar coherencia entre cefalometría y realidad clínica.
Integrar cefalometría clásica en la era digital
En la práctica contemporánea, la cefalometría de Steiner y Ricketts no compite con la ortodoncia digital, sino que se integra como lenguaje común para interpretar y comunicar casos complejos.
El diagnóstico tridimensional con CBCT, la fotografía clínica sistemática y la planificación en 3D sobre escáner intraoral se benefician de una lectura cefalométrica sólida que ayuda a priorizar objetivos y visualizar el impacto de los movimientos dentales y esqueletales.
Formarse en ortodoncia hoy implica aprender a traducir estos análisis clásicos al entorno digital, manteniendo el rigor diagnóstico mientras se aprovechan herramientas avanzadas de planificación.
